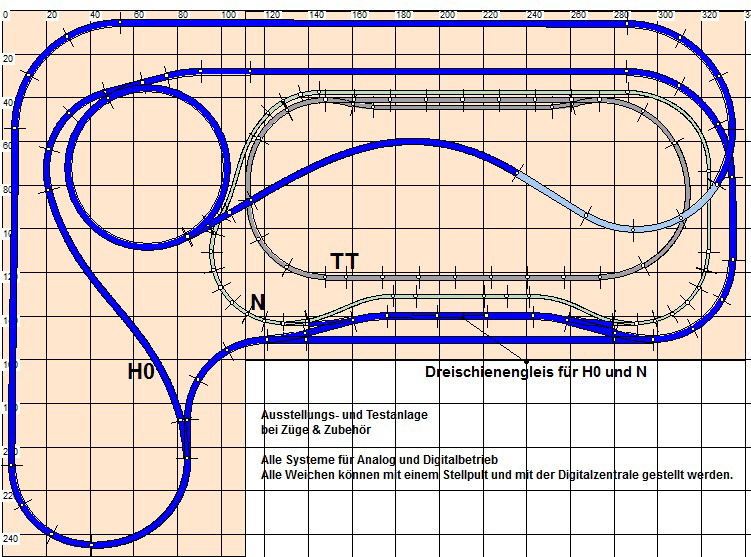

ZuZ-AusstellungsAnlage_Plan

Ein klick auf das Bild öffnet einen Dialog zum Anzeigen oder Speichern als PDF
(Eine Software zum Anzeigen von PDF-Dateien muss auf dem PC installiert sein.)

Hier geht es zur Bildergalerie - Planung  3D-Ansicht

Hier geht es zur Bildergalerie - Anlage ist im Rohbau

Technische Informationen





Steuerung:



Die Anlage kann Analog oder Digital betrieben werden
Die H0-Strecke kann zusätzlich als 2- oder 3-Leiter betrieben werden..
Die Weichen und Signale werden mit einem analogen Stellpult mit Tastern gestellt. Im Digitalbetrieb ist das Stellen der Weichen und Signale zusätzlich mit der Digitalsteuerung möglich.

Die an der Anlage eingebaute Digitalsteuerung ist eine Z21 von Roco.
Es steht auch eine ESU - ECoS und eine Piko SmartControl und eine Märklin CS3 Plus  zur Verfügung.

Es besteht jedoch die Möglichkeit jede beliebige Digitalsteuerung für Testzwecke anzuschließen.







Der Testbetrieb im H0 Bereich hat im November 2015 begonnen.

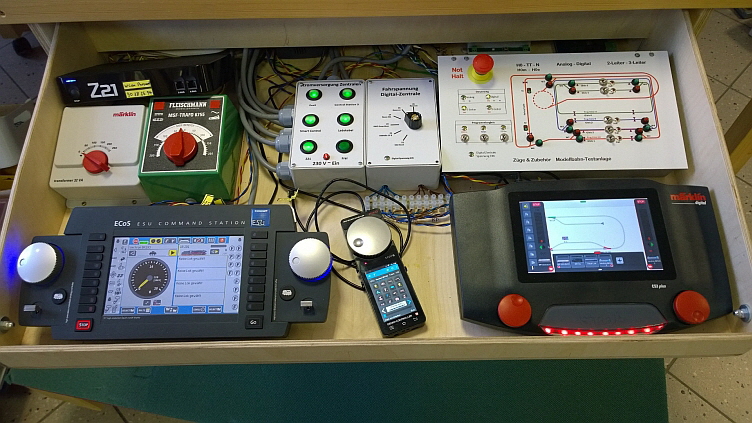

Anlage-Startbild





Gleislängen:

H0

26,30 m Gesamt (inkl. 3-Schienen Gleis)

TT

6,30 m Gesamt

N

7,50 m Gesamt (inkl. 3-Schienen Gleis)

Gleiswendel

6,20 m, Höhendifferenz 308 mm
